全光纤式多组分气体激光测量模块

全光纤式多组分气体激光测量模块

激光多组分气体分析模块是我公司研发的新一代超高精度气体检测产品，适用于煤矿、化工等行业。该模块采用激光光谱吸收原理，具有测量精度高、范围广、响应时间短、内部有温度补偿、交叉干扰补偿、稳定性好、使用寿命长等特点，可实现甲烷气体浓度的连续检测。 本产品采用可调谐二极管激光器作为检测光源，通过调制激光器注入电流，使激光波长周期性地扫描，覆盖测量气体的特征吸收谱线。工作状态下，激光信号被测量气体所吸收，通过激光吸收光谱的强弱变化即可准确反演出被测气体的浓度值。

产品优势

CO2、H2O、CH4、O2 多种气体同时测量；

光纤合束，使不同波长测量光耦合进同一个光路；

采用中空光纤池，超小容积；

全光纤输入输出，即插即用；

可进一步光纤分束，使其可进行多点测量，同时测量十几个位置的气体浓度。

原理介绍

本产品采用可调谐二极管激光器作为检测光源，通过调制激光器注入电流，使激光波长周期性地扫描，覆盖气体的特征吸收谱线。工作状态下，激光信号被待测气体所吸收，通过激光吸收光谱的强弱变化即可准确反演出目标气体的浓度值。如下图所示：

TDLAS原理模块具有检测精度高、可靠性高、实时性高及操作简单等优点，并且我们的TDLAS产品还可以定制其他气体的测量，如：

氧气O2激光传感测量模块 甲烷CH4点式激光传感器 乙烷C2H6激光传感测量模块 一氧化碳CO激光传感测量模块 扩散式CO2激光传感测量模块 氢气H2激光传感测量模块 氟化氢HF激光传感测量模块 一氧化氮NO激光传感测量模块 多气体激光传感测量模块

甲烷CH4激光传感遥测模块 乙炔C2H2激光传感测量模块 丙烷C3H8激光传感测量模块 扩散式CO激光传感测量模块 水汽H2O激光传感测量模块 硫化氢H2S激光传感测量模块 氨气NH3激光传感测量模块 二氧化氮NO2激光传感测量模块 TDLAS测温激光传感测

甲烷CH4遥测激光传感测量模块 乙烯C2H4激光传感测量模块 甲醛CH2O激光传感测量模块 二氧化碳CO2激光传感测量模块 光纤式水汽H2O激光传感测量模块 氯化氢HCL激光传感测量模块 氧化亚氮N2O激光传感测量模块 二氧化硫SO2激光传感测量模块 TDLAS测速激光传感测量模块

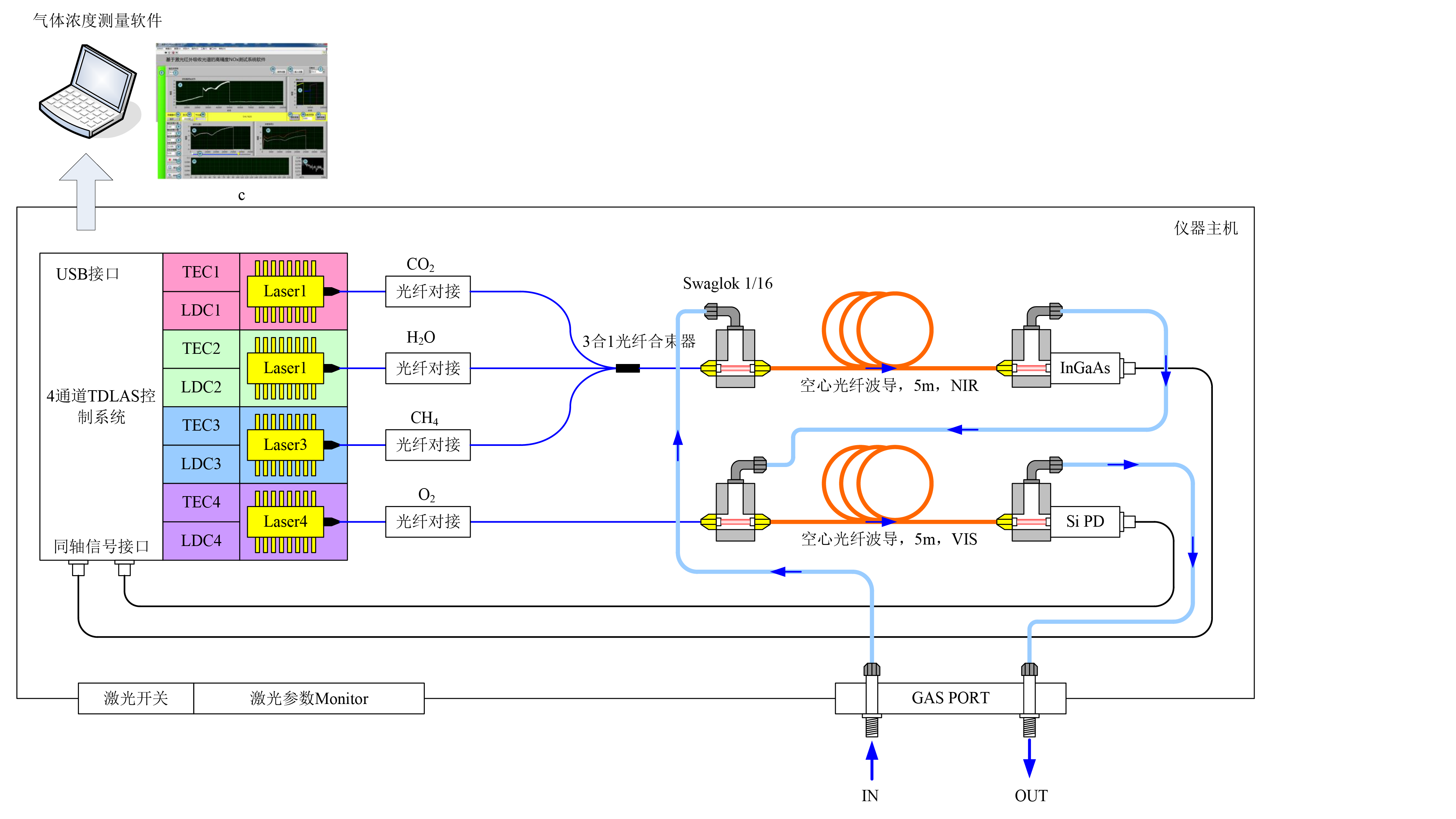

TDLAS 模块原理框图

更多关于TDLAS原理的介绍，以及具体的工作原理和元器件搭配方案，请参考网站 ：调谐半导体吸收光谱(TDLAS)技术简介

产品优势

CO2、H2O、CH4、O2 多种气体同时测量；

光纤合束，使不同波长测量光耦合进同一个光路；

采用中空光纤池，超小容积；

全光纤输入输出，即插即用；

可进一步光纤分束，使其可进行多点测量，同时测量十几个位置的气体浓度。

工作原理
